      KunTai R622服务器硬盘外部配置

      一、现网描述

      1.1 环境描述


      设备型号：KunTai R622

      BMC芯片：1711版

      BMC版本：（U82)3.03.00.23

      BIOS 版本：(U75)1.88

      CPLD版本：(U6076)6.03


      二、故障描述

      2.1故障现象

      该局点近期报障现场多台服务器正常运行过程中突然出现硬盘告警，告警代码0x02000029 "The disk  has foreign configuration“，该局点前期已发现多次类似问题，需查明根因并解决。


      三、问题分析

      3.1排查思路

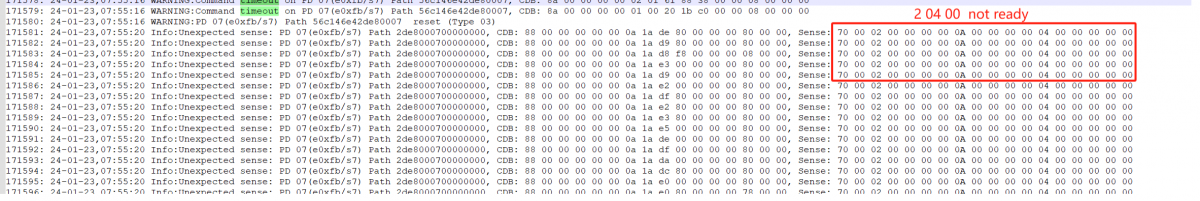

      分析阵列卡日志，发现出现foreign告警之前，磁盘出现Command timeout 超时

      出现问题后，磁盘在接收到读写请求时，响应为not ready(2/04/00)

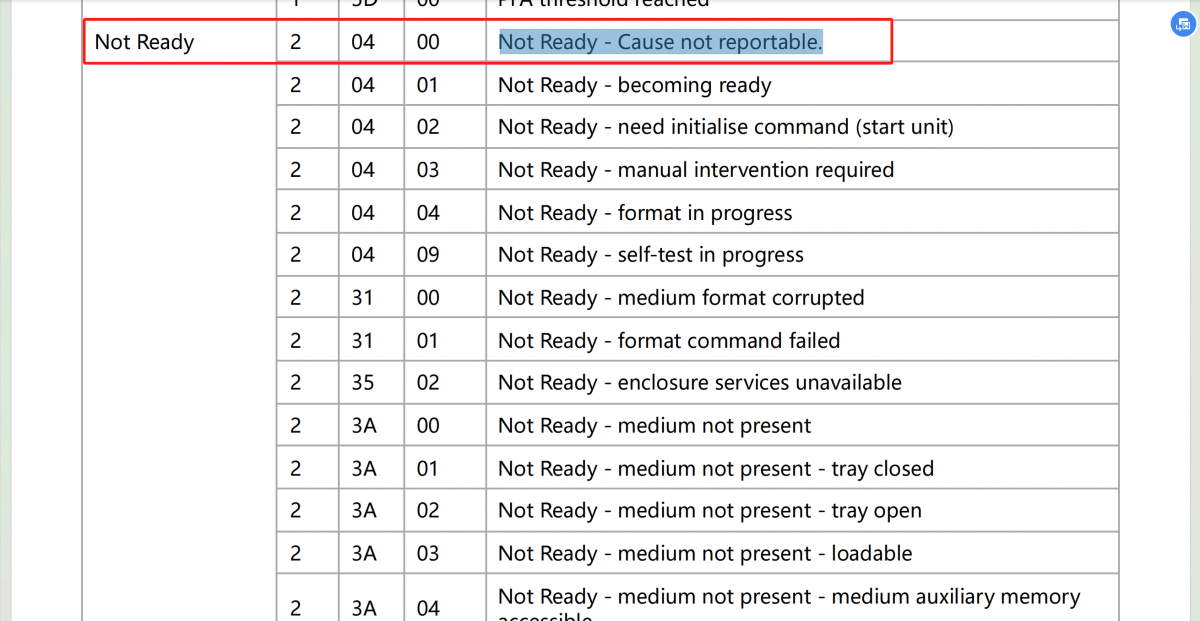

      依据SCSI/SATA协议规范，2/04/00响应码表示磁盘未就绪，原因不可报告，表明磁盘内部出现协议错误

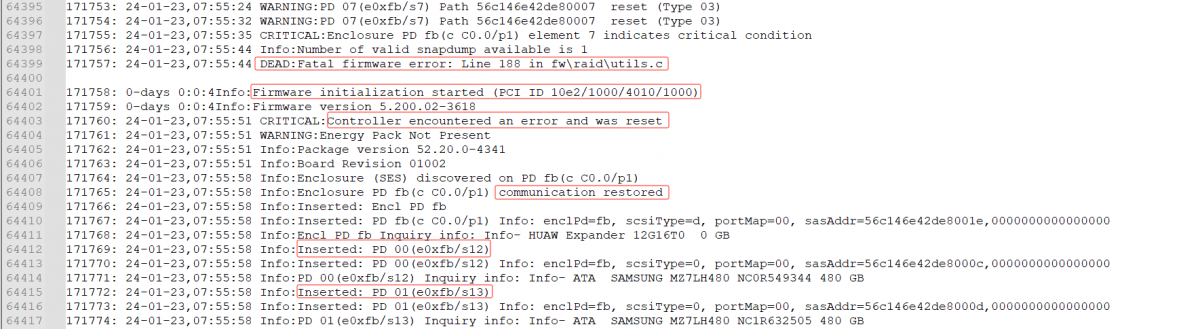

      磁盘状态长时间异常引发Raid卡固件报错并自动触发复位，重新rescan磁盘

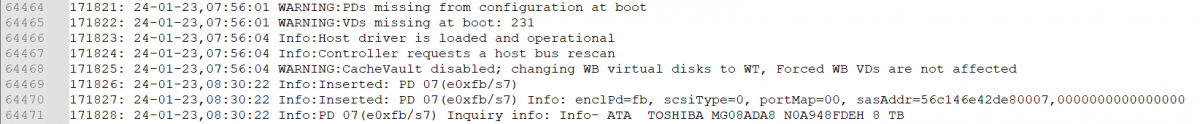

      此时raid卡并未重新insert not ready磁盘，提示PD/VD missing at boot，检测到配置丢失时，重新rescan问题磁盘执行insert，磁盘此前配置为单盘RAID0 ,由于单盘RAID0机制特殊性，至此磁盘状态变更为foreign，需要手动操作导入

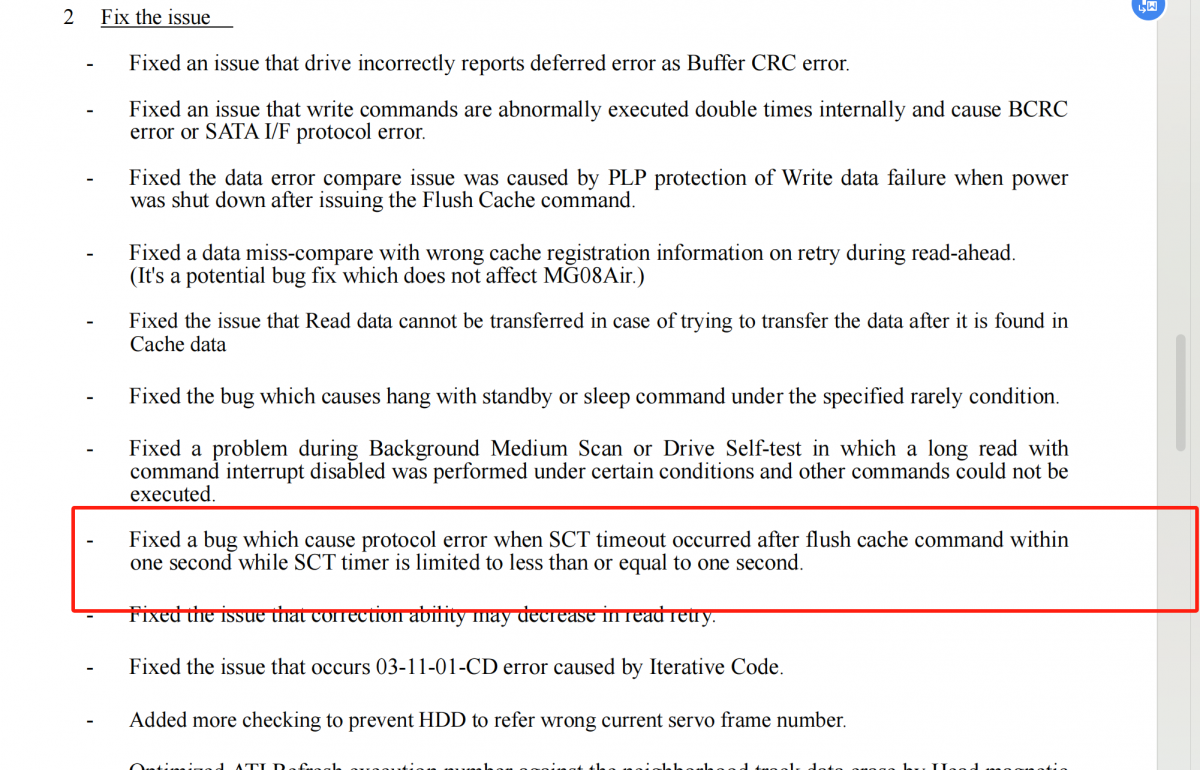

      硬盘厂商发布的硬盘4304固件版本说明中可找到此问题相关修复项，磁盘内部发生超时导致出现协议错误bug


      3.2原因分析

      根据以上日志分析结论，导致硬盘出现外部配置的原因为当前硬盘固件bug，硬盘本身并未故障，若固件不升级问题将不断有概率触发。顺利获得在服务器BMC管理页面导入外部配置可解决问题，如果导入外部配置无法成功则需更换硬盘。

      与硬盘厂商沟通推荐升级的目标硬盘固件版本为4304，该硬盘固件4304版本的发布时间为2022/10/1



      四、问题解决

      4.1解决办法

      升级硬盘固件版本至4304
